粉塵儀表檢測裝置  型號：JFC-1

煤安標志號：
產品簡介：
該裝置由粉塵風洞、標準發塵裝置、標準采樣器、電子風速計和水浴式收塵裝置組成?？梢阅M各種粉塵測量儀表的實際工作情況，符合現行設計標準。具有結構緊湊、操作方便、風速和粉塵濃度連續可調等優點。主要適用于生產廠和各級儀表計量站對粉塵儀表進行檢測和計量檢定。
主要特點及使用范圍：
主要技術指標：

產品名稱：機械式溫度控制器/電阻爐溫度控制器 產品型號：WS-DRZ-4

機械式溫度控制器/電阻爐溫度控制器   型號：WS-DRZ-4

測量范圍：0-1100（℃）

產品名稱：開關機械特性測試儀/開關機械特性檢測儀 產品型號：WS-GKC-V

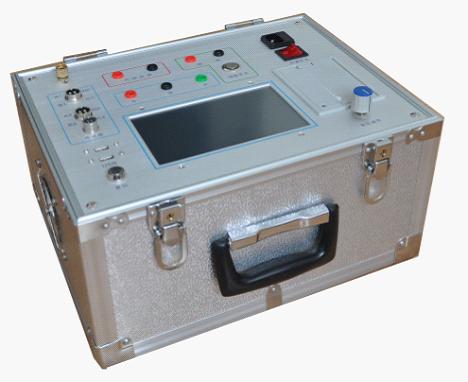

開關機械特性測試儀/開關機械特性檢測儀  型號： WS-GKC-V
一、產品配置單
測試儀主機          一臺               附件箱                       一個
直線位移傳感器      一只               角位移傳感器                 一只
傳感器連接電纜      兩條               觸頭狀態連接線               兩條
合分閘輸出線        一條               儲能電源輸出線               一條
外接電源輸入線      一條               電源線                       一條
短接線              一條               萬用傳感器支架               一套
二、產品概述
WS-GKC-V開關機械特性測試儀是根據 DL/T 846.1~DL/T 846.9 — 2004《高壓開關綜合測試儀》，DL/T596-1996《電力預防性試驗規程》而的新一代測試儀?？蓽y試各種國產（進口）真空、六氟化硫、油高壓斷路器，負荷開關、GIS接地刀閘開關、接觸器、繼電器、空氣開關等開關的機械特性參數(時間、同期、彈跳、行程、速度、操作電壓、電流、反彈、主端口與輔助開關的配合時間、機械操作等各項數據及波形)，精確的分析計算功能，可靈活定義開關的速度，大容量數據存儲直接存在硬盤，并可進行數據導入導出，方便查看，打印。儀器自帶內部可調直流電源，可進行合閘、分閘、重合閘測試，也可進行低電壓動作試驗。面板式寬幅高速熱敏打印機能隨時打印全部數據及動作特性曲線。Window操作系統，觸摸屏操作，大屏幕彩色液晶顯示屏。配有上位機軟件能進一步對數據分析、存儲和各種報表的打印。廣泛應用于供電系統、開關生產廠家、工礦、冶金、鐵路等用電部門進行出廠、交接、預防及檢修試驗。
三、產品特點
采樣精度高：精確的采樣技術，采樣頻率40000Hz，位移精度16位。
內置操作電源：內置可調直流電源，帶短路保護功能，可同時滿足低電壓和高電壓動作試驗。
人性化界面：window操作系統，大屏幕彩色液晶觸摸屏，軟鍵盤字符輸入，可新建開關型號、速度定義及完成相關參數的保存、刪除、設置、測試、分析等操作。
傳感器靈活設置：可以選用直線位移傳感器也可使用角位移傳感器，可任意設置傳感器的安置位置。
儀器操作方便：全自動測試，方便快捷。儀器會自動識別合、分閘，完成單合、單分、重合閘測試僅需按一下測試按鈕即可以完成測試和結果顯示。
多種測試類型：能夠?qū)崿F(xiàn)開關單分、單合、合分、分－合分測試。
多種測試方式：可設置內控（內觸發）、外控（外觸發）、手力三種方式。
速度定義靈活：通用速度定義模板，提供“占總行程分比”、 “時間”、“行程”三種方式分別定義速度范圍，滿足各種速度測試要求，同時可設置、修改、刪除、保存各類開關型號、速度定義，形成用戶自己的開關定義庫。
波形顯示全面：6路觸頭通斷、線圈電流、行程、時間波形。
寬幅高速打?。簝?nèi)置80mm高速熱敏打印機，創市場同類產品中使用寬版打印機的先例。打印機面板安裝、數據表單打印美觀清晰、波形直觀。
USB數據通訊：面板配置兩個USB接口可進行數據導入、導出或連接鼠標、鍵盤等外圍設備。配有上位操作軟件，可在電腦上對測試數據進行多樣化的分析計算，打印存檔。
大容量存儲：  測試結果直接保存在硬盤，大容量存儲，測試結果數據庫管理，可方便查詢歷史測試記錄。
四、技術指標
外形尺寸：350mm×260mm×170mm；主機重量：10kg
使用環境：環境溫度：-10℃～50℃；相對濕度：＜80%
工作電源：電壓：AC220V±10%；頻率：50Hz±5%
安全性能：緣電阻：＞2MΩ；漏電流：＜3.5mA
直流電源：調整范圍：30～270V；準確度: ±（1%讀數+1個字）；負載變化率：≤1%
額定電流：10A       zui大瞬時電流：20A
外接電源：允許外接電源：0～20A
時間通道： 6路（A1,B1,C1,A2,B2,C2）或（A1,B1,C1,F1,F2）斷口電壓12V
可測量輔助開關配合時間，采樣頻率：40KHz
行程通道：  位移傳感器：1路， 采樣頻率：40KHz，分辨率16位。
時間測試范圍：0.025ms～1s（可特殊定制更長時間）；準確度：±（0.1%讀數+2個字）；分辨率：0.025ms
行程測試范圍：0～1000mm；準確度：±（1%讀數+1個字）；分辨率：0.1mm
速度測試范圍：0.01～20.00m/s；準確度：±（1%讀數+1個字）；分辨率：0.01m/s
電壓顯示范圍：20-300V；準確度：±（1%讀數+1個字）；分辨率：0.3V
電流測試范圍：0.1A～20A；準確度：±（2%讀數+1個字）；分辨率：0.02A
