數字電子電路實驗板  型號：WSC-SJ9202型

數字電子電路實驗板一、概述

WSC-SJ9202型是專門為學習模擬電子技術基礎，進行電子電路實驗而設計的一整套實驗用電子電路板。它主要是按教科書中各章節論述的典型電路，用電子元器件，集成電路等接焊在印制線路板中，并在電路的某些特殊位置設立了測試點和調試點，并在某些電路的輸出端接了LED發光二管，顯示其輸出電平的高低，使得實驗較為方便、直觀。從而真正實現了理論與實踐相結合的教學目的。

  二、實驗板配備

  全套實驗板共有18個基本的典型電路，它們分別為

  2-1、分立元件門電路。

  2-2、與門、非門，與非門電路。

  2-3、或門、非門、或非門電路。

  2-4、異或門、同或門電路。

  2-5、三態輸出緩沖器。

  2-6、二—十進制編碼器。

  2-7、二十一進制譯碼器。

  2-8、單穩態觸發器。

  2-9、施密特觸發器。

  2-10、RS觸發器。

  2-11、D觸發器。

  2-12、J ．K觸發器。

  2-13、移位寄存器。

  2-14、二—十進制加法計數器。

  2-15、可預置數加／減計數器。

  2-16、時序分配器。

  2-17、時鐘脈沖發生器。

  2-18、3位半A／D轉換器(數字電壓表

產品名稱：聲級計 分貝計 噪音計 產品型號：AWA5633P

  聲級計 分貝計 噪音計 型號：AWA5633P

TC-AWA5633P型聲級計是一種測量指數時間計權聲級的袖珍式噪聲測量儀器。其性能符合GB/T3785-1983和IEC61672-2002標準對2級聲級計的要求。
    本儀器采用了小型的筆式結構，具有自動量程轉換、可靠性高、穩定性好、動態范圍寬、攜帶及操作方便等優點?？蓮V泛應用于各種機器、車輛、船舶、電器等工業噪聲測量，也可用于環境噪聲、勞動保護、工業衛生等測量。

    主要技術性能 ：
(1) 傳聲器：TC-AWA14421型預化測試電容傳聲器，外徑Φ12.7mm(1/2”)。
            標稱靈敏度：約40mV/Pa；頻率范圍：20Hz～8kHz。
(2) 本機噪聲：小于35dB
    測量上限：130dB
(3) 頻率范圍：20Hz～8kHz
(4) 頻率計權：A計權
(5) 時間計權：F（快），S（慢）
(6) 參考方向：為電容傳聲器的軸向
(7) 準確度：符合GB／T3785-1983和IEC61672-1:2002  2級
(8) 顯示：4位LCD，直接顯示測量的Lp、Lmax。
(9) 校準：使用HD-AWA6221B型聲級校準器（2級）。
(10) 電源：2×R06P（7#）電池，可連續工作20小時以上, 耗電約20mA。
(11) 外形尺寸：１３０×４０×16(mm)。
(12) 質量：8 0克 。
(13) 使用條件：氣溫：0℃~+40℃     相對濕度：25%~90%

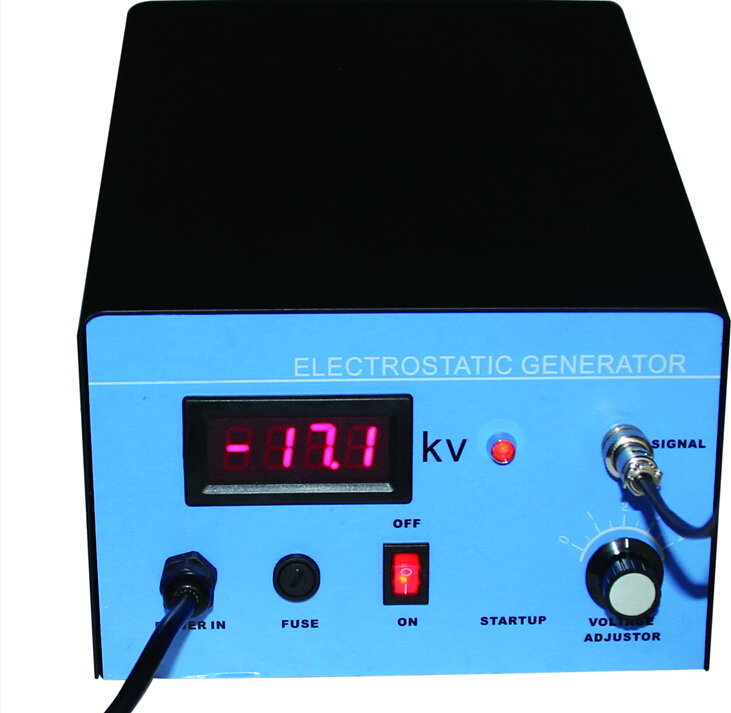

產品名稱：正負離子靜電產生器  產品型號：SAM1102/1103

正負離子靜電產生器 規格：20KV
 　　 靜電產生器棒能夠產生正負離子。它廣泛工作在無紡布、印刷、貼膜、噴漆、植絨、分選和生物工程等領域。具有體積小，安裝簡易，工作平穩的特點。
　　該靜電產生器的電壓輸出受到外輸入信號的控制。輸入信號可以是繼電器的一個觸點，也可以是一個輸入電壓，還可以是接一個光電開關控制。
　　該靜電產生器的輸出電壓還可以主動泄放，避免儲存在高壓電源里的高壓與周圍物體發生不必要的放電，zui大限度的減少電磁干擾。
　　正負離子靜電產生器作用原理:
　　該靜電產生器是由靜電發射器(棒)和直流高壓電源組成。直流高壓電源提供離子發射器(棒)負(或正)高壓，使離子發射器(棒)發射負離子(或正離子)然后使物體(工件)帶上電荷(人工荷電)。電壓越高，有效范圍越大。
　　正負離子靜電產生器注意事項
　　1、該靜電產生器其荷電效果與離子發射器(棒)結構和安裝有很大的關系，一般離子發射器(棒)要現場量身訂做。
　　2、該靜電產生器不要在易燃易爆的環境中使用。
　　3、該靜電產生器接地端一定要確保真實接地，否則會影響電荷效果和產生不安全因素。
　　4、靜電發射器(棒)發射針不要對著人體。
　　5、雖然該靜電產生器內部具有短路保護裝置，但輸出也不要經常性的短路打火，否則保護裝置也會因疲勞損壞。
　　6、工作性能穩定，安裝簡單方便，輸出電壓連續可調。

Specification(技術參數)
